安 装 步 骤: |
|
测量放线、锚固点支座安装、受力框架安装、铝塑板板块组件安装、封缝密封、清洁等几大步骤。 |
|
|
板材加工方法: |
|
一、裁切 二、钻孔 三、卷曲 |
|

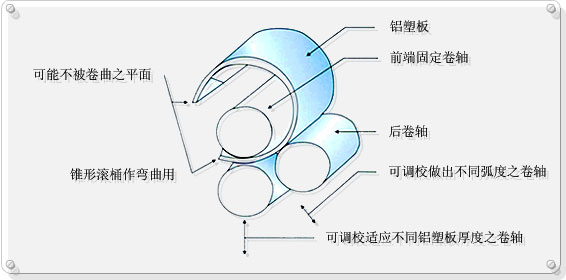

东方创建系列铝塑板能卷曲成弧形表面,用作立柱包覆、建筑物烟窗、大厦外墙圆边及其它弧形的物体。可卷曲的最小内弧半径为板块厚度的15倍。 |
|
|
|
|
|
|
|
四、弯曲 |
五、沟槽加工 |
东方创建系列铝塑板可以由0度(平坦)弯曲至90度直角。一般在深加工折弯板机上进行铝塑板的弯曲加工。注意:为避免损伤铝金属的表层,在模具之中央及顶部,应加上硬度为60之橡胶作保护。 |
|
使用折弯机要受铝塑板的最小弯曲半径限制,而弯曲半径较小时,推荐使用木工常用的U型加工方法。小批作业和建设工地现场作业可使用如下图所示之刀具,若在工厂中大量加工U型沟槽,装有起吊装置的圆盘刀沟槽切割机会更有效。 |
|
|
|
加工U型沟槽时注意事项: |
|
|
|
|
|
1、U型沟槽底边不得抵至铝板的背面,距离聚乙烯基面保持0.2~0.4mm。 |
|
2、U型沟槽加工之工作台应平整,同时划槽修整器要装有机械装置以保证恒定的切割深度,才可能使铝塑板弯曲平滑。 |
|
|
|
|
|
|
|
3、冲压机和压弯机是用于弯板的最佳设备,但在建筑工地现场弯板时,可使用如图所示之卡具,或抵在水平地面上强制弯曲。
(切忌多次的反复弯曲和急速弯曲)。 |
|
4、当把U型沟槽弯曲到90度角时,端部会形成弯曲半径为3~4mm的过渡圆角。因此,原先所要进行弯曲的板要比按比例弯曲成的板短一点。 |
|
|
|
|
